Haben Sie sich je gefragt, was genau hinter der scheinbaren Einfachheit eines Fensters steckt? Welche technischen Feinheiten den Fensteraufbau zu dem machen, was er ist? Schließlich ist das mehr als eine Glasscheibe in der Wand. Es ist eine komplexe Konstruktion, die Licht und Luft in unsere Räume lässt, während sie gleichzeitig Wärme und Sicherheit bietet.
- Fensteraufbau
- Welche Aufgaben übernehmen die Fensterbauteile?
- Besonderheiten beim Fenster-Aufbau
- Materialien
- Warum sind die Materialien und ihre Fensterfarben entscheidend für die Nachhaltigkeit?
- Arten von Beschlägen, Verglasungen und Sprossen
- Wie kann ich die Energieeffizienz verbessern?
- Welche zusätzlichen Funktionen gibt es?
- Diese fünf Dinge sollten Sie beachten
- Fazit
Alles auf einen Blick:
- Fenster bestehen wie Türen auch aus mehreren Schlüsselkomponenten: dem Fensterrahmen, dem Fensterflügel und der Verglasung, die alle zusammen die Funktionalität und das Aussehen bestimmen.
- Oberlichter und Unterlichter erweitern die Einsatzmöglichkeiten und ästhetischen Aspekte, indem sie zusätzliches Licht bieten und die Raumgestaltung bereichern.
- Die Verglasung spielt eine entscheidende Rolle für die Isolierung und Energieeffizienz und kann je nach Bedarf unterschiedlich konfiguriert werden.
- Beschläge sind unverzichtbare Bestandteile für die Fensterbedienbarkeit und -sicherheit und müssen sorgfältig ausgewählt werden.
- Die Konstruktionselemente sind entscheidend für die Leistungsfähigkeit in Bezug auf Isolierung, Sicherheit und Haltbarkeit.
Fensteraufbau
Der Fensteraufbau lässt sich grundlegend in mehrere Hauptkomponenten gliedern. Zunächst gibt es den Blendrahmen, der fest in der Mauer verankert wird und den Grundrahmen bildet. An diesen schließt der Fensterflügel an, der die beweglichen Teile darstellt, in denen die Verglasung eingefasst ist. Die Verglasung selbst ist das zentrale Element, durch das Licht ins Innere gelangt, wobei verschiedene Glasarten unterschiedliche Funktionen erfüllen können, von Wärmeisolierung bis hin zu Sicherheit.
Begriffsübersicht
| Komponente | Funktion und Details |
|---|---|
| Fensterrahmen | äußerer Rahmen, im Mauerwerk verankert, Struktur für die Verglasung. |
| Fensterflügel | beweglicher Teil, ermöglicht Belüftung und Zugang. |
| Verglasung | bietet Isolierung und Schutz, verschiedene Glasarten wie Isolierverglasung und Funktionsverglasung (Sonnenschutz, Schallschutz). |
| Blendrahmen | fester Rahmen, der an das Mauerwerk angebracht wird und als Verankerung für den Flügel dient. |
| Beschläge | Elemente wie Scharniere und Verriegelungen, sichern die Funktionstüchtigkeit und Benutzerfreundlichkeit. |
| Dichtungen | verhindern das Eindringen von Wasser und Luft, tragen zur Wärme- und Schalldämmung bei. |
| Glasleisten | halten das Glas im Fensterrahmen oder im Flügel, unterstützen die Stabilität des Verglasungssystems. |
| Fensterbank (innen) | bietet eine innere Ablagefläche unterhalb des Fensters. |
| Sturz | horizontaler Bauteil oben am Fensterrahmen, trägt Lasten über dem Fenster. |
| Laibung | Seiten des Mauerwerks, die das Fenster umgeben und zur Verankerung im Baukörper beitragen. |
| Brüstung | untere Begrenzung des Fensters, häufig mit ästhetischer und schützender Funktion. |
| Kammersystem | im Profil des Fensterrahmens integriert, verbessert thermische und akustische Isolierung. |
| Rahmen-Verstärkungen | meist aus Metall, erhöhen Stabilität und Sicherheit, wichtig bei größeren Fenstern oder hohen Windlasten. |
| Silikonfüllungen | dichten den Raum zwischen Glasleiste und Glas ab, verhindern Kondensation und Schimmelbildung. |
| Isolierverglasung | besteht aus zwei oder mehr Glasscheiben, getrennt durch Hohlräume, die oft mit Inertgas gefüllt sind, minimiert Wärmeübertragung. |
| Funktionsverglasung | bietet zusätzliche Eigenschaften wie UV-Schutz oder Einbruchsicherheit, oft durch spezielle Beschichtungen modifiziert. |
| Sprossen | gestalterisches Element, teilt eine Glasscheibe in kleinere Segmente, kann auch strukturelle Funktionen haben. |
| Stulp und Setz-Pfosten | bei mehrflügeligen Fenstern verwendet, verbessern Stabilität und Dichtigkeit zwischen den Flügeln. |
| Oberlicht und Unterlicht | Fenstersegmente über oder unter dem Hauptfensterflügel, verbessern Lichtverteilung und Belüftung. |
Welche Aufgaben übernehmen die Fensterbauteile?
Jedes Fensterbauteil erfüllt spezifische Aufgaben, die zur Gesamtfunktionalität und Effizienz beitragen. Sie unterteilen sich in die Konstruktion, den Rahmen und die Flügel sowie das Profil und das Glas.
Die Konstruktion
Die Fensterkonstruktion umfasst mehrere essenzielle Bestandteile, die dessen Stabilität, Funktion und Ästhetik gewährleisten. Jedes Element erfüllt spezifische Aufgaben und ist entscheidend für die Gesamtperformance.
| Sturz | Der Sturz ist das obere horizontale Bauteil des Fensterrahmens und trägt die Lasten, die oberhalb anfallen. Er muss robust genug sein, um diese Lasten sicher zu verteilen und die strukturelle Integrität zu wahren. |
| Laibung | Die Laibung bezeichnet die Seiten des Mauerwerks, das außen herum ist. Sie trägt dazu bei, die Konstruktion im Mauerwerk zu verankern und dient zusätzlich der optischen Einbindung in die Fassade. |
| Brüstung | Die Brüstung ist das untere Bauteil, das den Abschluss nach unten bildet und häufig eine ästhetische sowie schützende Funktion hat. |
Der Rahmen und die Flügel
Rahmenteil und Flügel bilden das Herzstück der Fensterkonstruktion und -funktionalität. Zusammen tragen sie nicht nur maßgeblich zur Ästhetik bei, sondern sind auch für die Dichtigkeit und Wärmeisolierung entscheidend.
| Blendrahmen | Als Blendrahmen wird der feststehende Teil bezeichnet, der an das Mauerwerk angebracht wird und als Verankerung für den Flügel dient. |
| Flügel | Flügel ist die Bezeichnung für das bewegliche Element, das sich öffnen und schließen lässt. Es gibt verschiedene Arten von Flügeln, je nachdem, wie sie geöffnet werden: Dreh-, Kipp- oder Schiebeflügel sind gängige Varianten. |

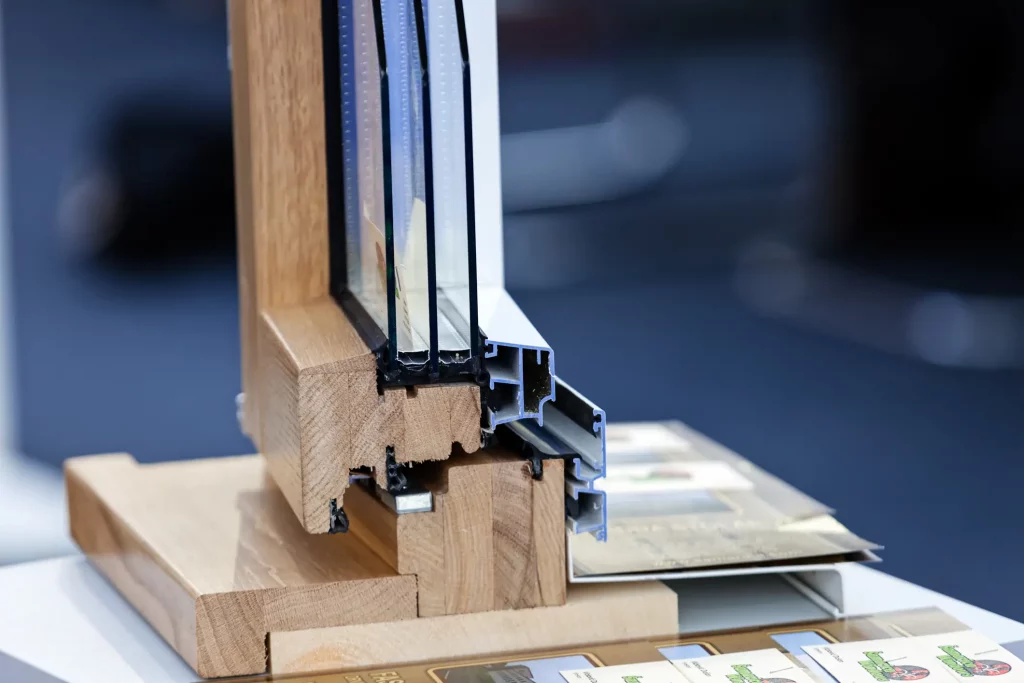

Das Profil
Das Fensterprofil spielt eine entscheidende Rolle bei der Isolierung und wird verwendet für Stabilität und Langlebigkeit. Es umfasst, genau wie bei einer Türe, mehrere Komponenten, die zusammenarbeiten, um die Gesamtleistung zu optimieren.
| Kammersystem | Das Kammersystem im Profil eines Fensterrahmens ist für die thermische und akustische Isolierung essenziell. Mehrkammerprofile erhöhen die Isolierwerte, indem sie die Übertragung von Wärme und Schall durch reduzieren. Je mehr Kammern ein Profil hat, desto besser sind in der Regel seine isolierenden Eigenschaften. Diese Kammern können auch mit Isoliermaterialien gefüllt werden, um die Isolierung weiter zu verbessern. Die richtige Bezeichnung ist dann Isolierglas. |
| Rahmenverstärkung | Rahmenverstärkungen sind in der Regel aus Metall und werden innerhalb des Fensterprofils eingesetzt, um dessen Stabilität und Sicherheit zu erhöhen. Sie sind besonders wichtig in größeren Varianten oder in Bereichen mit hohen Windlasten. Verstärkungen helfen dabei, das Ganze in seiner Form zu halten und die Langlebigkeit zu sichern. |

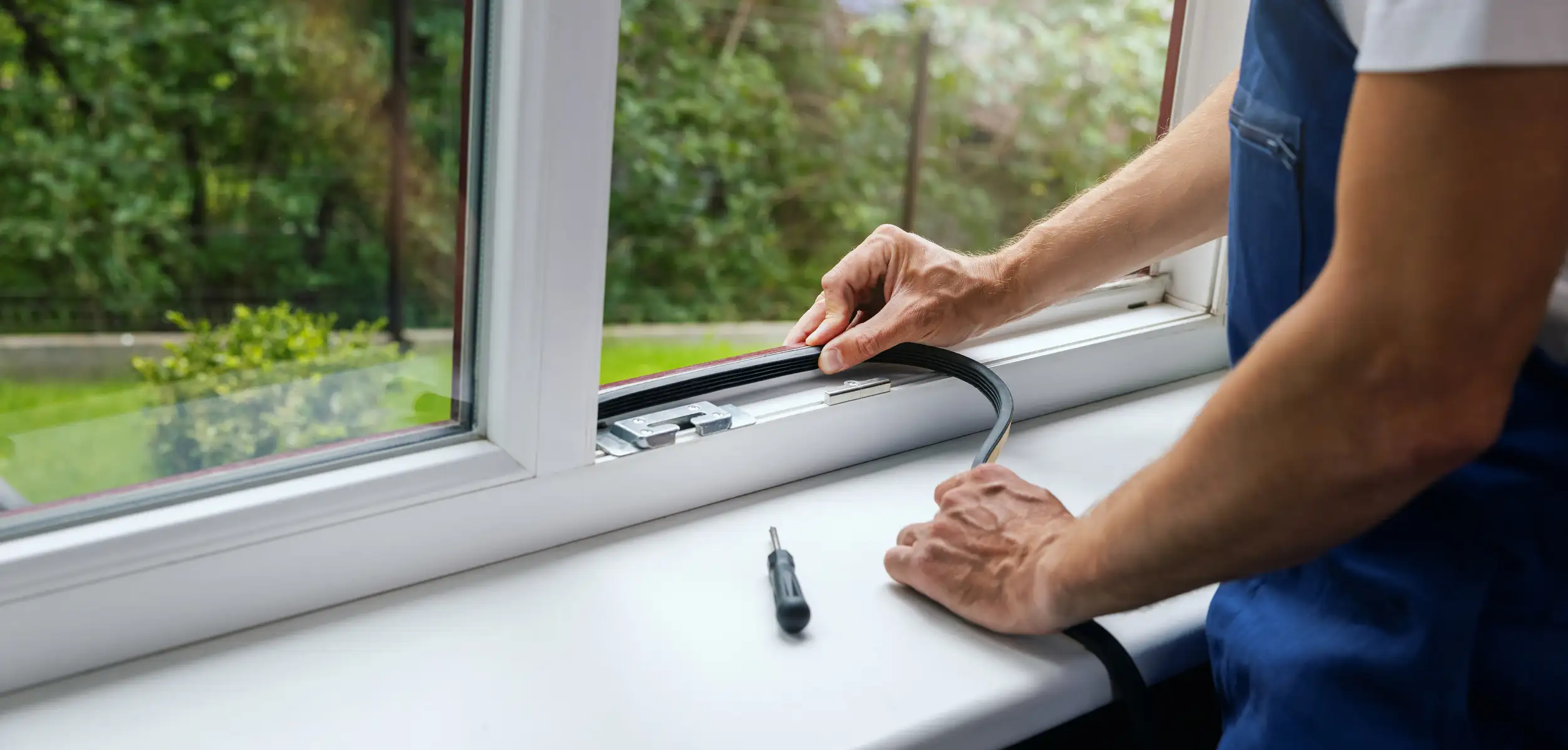

| Dichtungen | Dichtungen sind kritische Komponenten zwischen dem feststehenden Rahmen und dem beweglichen Flügel sowie zwischen dem Glas und dem Rahmen. Sie verhindern das Eindringen von Wasser und Luft und tragen somit zur Wärme- und Schalldämmung bei. Dichtungen müssen widerstandsfähig gegen Witterungseinflüsse sein und müssen von Zeit zu Zeit ausgetauscht werden. |
| Glasleisten | Glasleisten sind die Profile, die das Glas zum Beispiel im Flügel halten. Sie tragen zur Stabilität des Verglasungssystems bei und müssen korrekt dimensioniert sein, um das Glas sicher zu fixieren. |
| Silikonfüllungen | Die Abdichtung zwischen Glasleiste und Glas erfolgt häufig mittels Silikon oder anderen Dichtstoffen, die eine wasserdichte und luftdichte Verbindung gewährleisten. Diese Dichtstoffe müssen langlebig sein und sind entscheidend für die Verhinderung von Kondensation und Schimmelbildung am Fensterrand. |
Das Glas
Die Verglasung sorgt für die Transparenz und den Lichteinfall und trägt maßgeblich zur thermischen und akustischen Isolierung sowie der Sicherheit (zum Beispiel gegen Einbruch) bei. Moderne Verglasungslösungen können mehrschichtig sein und mit Isolierglas oder speziellen Beschichtungen ausgestattet sein. Sie sorgen für eine Minimierung des Wärmeverlusts und der UV-Strahlung.
| Isolierverglasung | Isolierverglasung, oft als Doppel- oder Dreifachverglasung bekannt, besteht aus zwei oder mehr Glasscheiben, die durch einen oder mehrere Hohlraumabstände getrennt sind. Diese Hohlräume sind üblicherweise mit Luft oder einem Inertgas wie Argon gefüllt, um die Wärmeübertragung zu minimieren. Isolierverglasung verbessert die thermische Effizienz erheblich, indem sie den Wärmeverlust reduziert und zur Energieeinsparung beiträgt. |
| Funktionsverglasung | Funktionsverglasung bietet über die reine Isolierung hinaus zusätzliche Eigenschaften, die auf spezifische Anforderungen ausgerichtet sind. Dazu können Sonnenschutz, Schallschutz, Sicherheit und Selbstreinigung gehören. Beispielsweise kann Sonnenschutzverglasung die UV-Strahlung und Wärmeübertragung reduzieren, während Sicherheitsverglasung natürlich auch als zusätzlicher Schutz vor Einbruch oder Verletzungen verwendet wird. |
| Abstandshalter / Randverbund | Der Abstandshalter, auch als Randverbund bezeichnet, ist ein wesentlicher Bestandteil der Isolierverglasung, der die einzelnen Glasscheiben auf Abstand hält. Traditionell wurden Abstandshalter aus Metall gefertigt, was jedoch zu einem erhöhten Wärmeverlust am Fensterrand führen kann. Moderne Abstandshalter bestehen daher häufig aus wärmedämmenden Materialien wie Kunststoff oder Edelstahl mit niedriger Wärmeleitfähigkeit, die den Wärme- und Kälteübergang minimieren und so zur Gesamtenergieeffizienz beitragen. |
Besonderheiten beim Fenster-Aufbau
Es gibt abhängig vom Fenstertyp eine Reihe von Bauteilen, die nicht überall zu finden sind. So benötigen beispielsweise mehrflügelige Varianten oder solche mit einem Ober- oder Unterlicht andere Bauteile als eine einflügelige Variante.
Stulp und Setz-Pfosten
Bei Doppelfenstern oder entsprechenden Türen ist es der Stulp, der an der Berührungsstelle der beiden Flügel sitzt. Seine Aufgabe ist es, die Stabilität und Dichtigkeit zu verbessern. Ein Setz-Pfosten, auch Mittelpfosten genannt, findet sich bei Fensteranordnungen, die mehrere Einheiten koppeln, und dient als zusätzliche Stütze und Trennelement.
Oberlicht und Unterlicht
Das Oberlicht und das Unterlicht sind Fenstersegmente, die über beziehungsweise unter dem Hauptfensterflügel positioniert sind. Das Oberlicht lässt zusätzliches Licht in den Raum und kann oft separat geöffnet werden, um Belüftung zu ermöglichen, während das Unterlicht zusätzlich die Licht- und Luftverteilung in hohen Räumen verbessert. Zu dem Ober- oder Unterlicht gehört außerdem das Kämpferprofil. Das funktioniert im Prinzip wie ein Rahmenprofil.
Wetterschenkel
Wetterschenkel befinden sich auf der Außenseite von Fensterflügeln und sind schräg, sodass Regenwasser mit etwas Abstand hinunterläuft. Sinn und Zweck dieser Profile ist es, vor allem die dafür anfälligen Holzfenster für Feuchteschäden zu bewahren. Moderne Fenstervarianten werden damit meistens nicht mehr ausgestattet, sondern erhalten eine sogenannte Regenschiene, die vom Funktionieren her zwar gleich ist, allerdings im Gegensatz zu ihr ihren Platz am Fensterrahmen findet.

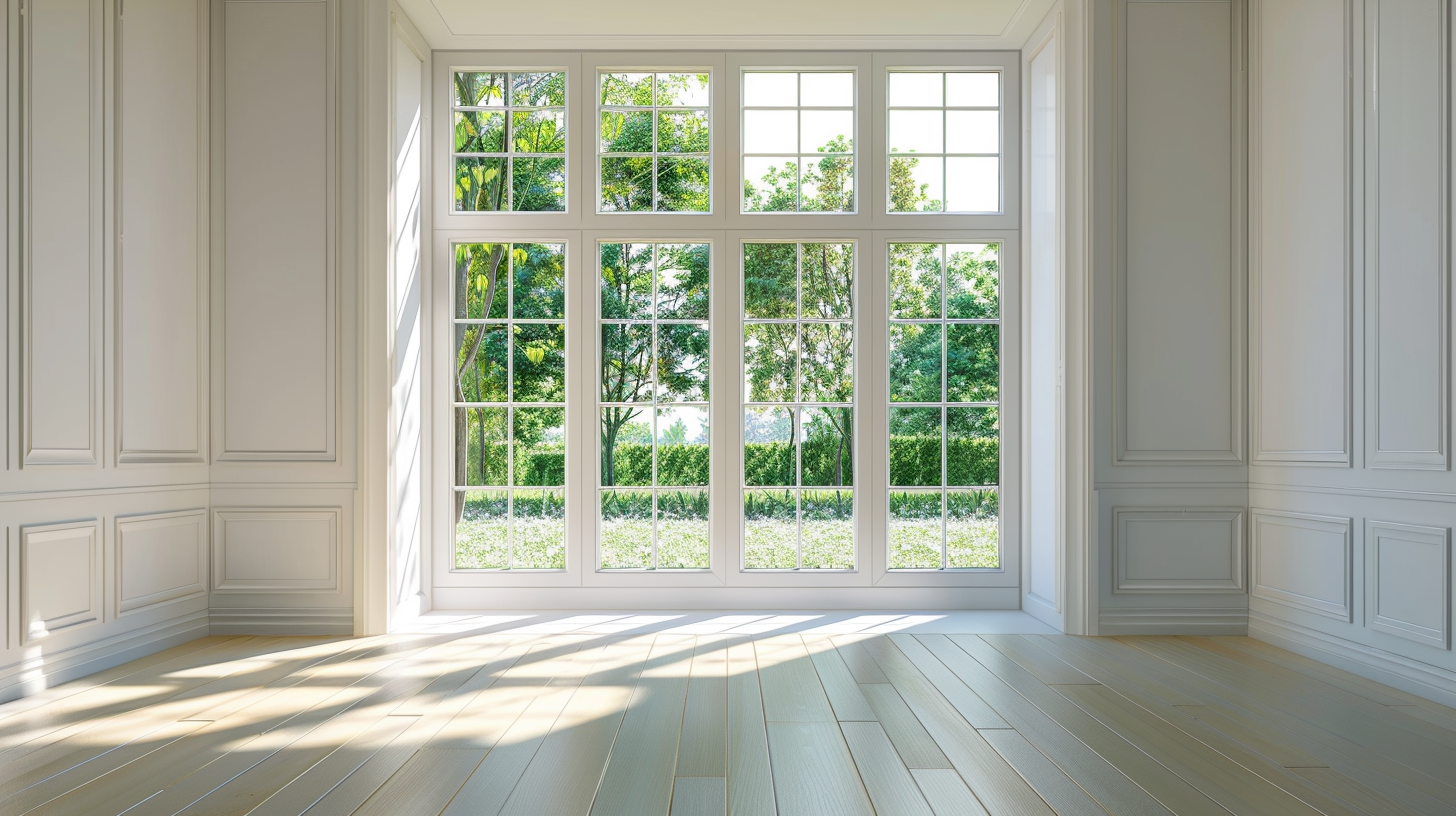

Sprossen
Als Fenstersprossen wird ein gestalterisches Element bezeichnet, das eine Fensterscheibe in mehrere Felder unterteilt.
- Echte Sprossen setzen sich sozusagen aus einzelnen Scheiben zusammen. Mit dieser Methode bestehen viele Anschlussstellen zwischen Glas und Rahmen, weswegen eine hohe Dichtheit wichtig ist.
- Aluminiumsprossen sind eine kostensparende Alternative. Sie finden ihren Platz im Scheibenzwischenraum.
- Wienersprossen, die auch Scheinsprossen genannt werden, bestehen aus zwei Teilen. Zu ihnen gehören die innere Sprosse sowie eine Sprossenattrappe, die auf der Außenwand der Glasscheibe aufgebracht ist. Um die Sprossenästhetik herzustellen, wird sie mit einer Silikonfuge zusätzlich stabilisiert.
- Sprossengitter sind eine praktische Lösung, wenn kein permanentes Sprossendesign gewünscht ist. Mithilfe eines Clip-Systems kann es an der Fensterinnen- oder Außenseite befestigt werden.
Materialien
Die Materialwahl für den Fensterrahmen, die Flügel und die weiteren Bestandteile beeinflusst nicht nur deren Langlebigkeit und Wartungsbedarf, sondern auch die energetische Effizienz und Ästhetik. Gängige Möglichkeiten sind Holz, Kunststoff und Aluminium, wobei jedes Material spezifische Eigenschaften und Vorteile hat. Die Farbgestaltung bietet zusätzliche ästhetische Möglichkeiten und kann die visuelle Wirkung des gesamten Gebäudes maßgeblich beeinflussen.
Fensterrahmenmaterialien im Überblick
| Material | Vorteile | Nachteile | durchschnittliche Lebensdauer |
| Kunststoff | kostengünstigwartungsarmgute Isolierung | kann verfärbenweniger stabil bei starker Hitze | 15 bis 20 Jahre |
| Holz | natürliche Optiksehr gute Isolierungnachwachsender Rohstoffkann eine umweltfreundliche Wahl sein | benötigt regelmäßige Pflegeteurer | 25 bis 30 Jahre |
| Aluminium | sehr stabillanglebigmodernes Aussehenschlanke Rahmenkonstruktionen möglich | schlechtere Isolierungkann teurer sein | 30 bis 40 Jahre |
Die Materialauswahl hat auch Auswirkungen auf die Umweltfreundlichkeit. Holz ist ein nachwachsender Rohstoff, wobei hier auf nachhaltigen Anbau geachtet werden sollte. Kunststofffenster bieten Langlebigkeit und geringe Wartungsanforderungen, jedoch ist ihre Herstellung energieintensiv und Recyclingfähigkeit begrenzt. Aluminiumfenster sind zwar energieintensiv in der Herstellung, können aber vollständig recycelt werden, was ihre Umweltbilanz verbessert. Bei Kombimaterialien wie Holz-Alu-Fenstern wird die spätere die Entsorgung meist etwas komplizierter.
Beschlagmaterialien im Überblick
| Material | Vorteile | Nachteile |
| verzinkter Stahl | sehr widerstandsfähig gegen Korrosion und Abnutzung | preisintensiverhöhergewichtig |
| Aluminium | geringgewichtigkorrosionsbeständig | eher für kleinere Fensterflügel geeignet |
Warum sind die Materialien und ihre Fensterfarben entscheidend für die Nachhaltigkeit?
Die Wahl des Materials und der Farbe der Fenster hat direkte Auswirkungen auf die Nachhaltigkeit eines Gebäudes. Materialien wie Holz aus nachhaltiger Forstwirtschaft oder recycelbares Aluminium und Kunststoff können die Umweltbelastung minimieren. Die Farbe der Fenster beeinflusst nicht nur die Ästhetik, sondern auch die Energieeffizienz: Dunkle Farben können zur Überhitzung der Räume führen, was insbesondere in sonnenreichen Gebieten vermieden werden sollte. Helle Farben reflektieren das Sonnenlicht besser und tragen zur Reduzierung der Kühlkosten bei.
Arten von Beschlägen, Verglasungen und Sprossen
Die Wahl der richtigen Beschläge, Verglasungen und Sprossen spielt eine entscheidende Rolle bei der Gestaltung und Funktionalität. Sowohl im Bereich der Beschläge als auch unter den Sprossen und Verglasungen gibt es verschiedene Varianten mit unterschiedlichen Eigenschaften. Die Wahl dieser Elemente sollte sorgfältig nach den Gesichtspunkten der Ästhetik, aber auch der Funktionalität erfolgen.
Wie unterschieden sich die Beschlagarten?
Die Beschläge sind die beweglichen Verbindungen eines Fensters und sichern die Funktionstüchtigkeit und Benutzerfreundlichkeit. Zu ihnen zählen Scharniere, Griffe, Verriegelungen und andere Mechanismen, die das Öffnen, Schließen, Kippen und Verriegeln des Fensterflügels ermöglichen. Hochwertige Beschläge tragen zur Langlebigkeit des Fensters bei, verbessern die Einbruchsicherheit und können sogar den Bedienkomfort und die Energieeffizienz positiv beeinflussen.
- Dreh-Kipp-Beschläge ermöglichen Ihnen das seitliche Öffnen des Fensters, aber auch das Kippen des Fensterflügels für Lüftungszwecke.
- Parallel-Schiebe-Kipp-Beschläge werden hingegen in größeren Fensterfronten oder Balkontüren eingesetzt und bieten eine platzsparende Schiebeöffnung.
Wie wirken sich die Verglasungstypen aus?
Grundsätzlich besteht Glas, das als Isolierverglasung bezeichnet wird, aus zwei oder mehreren Glasscheiben, die durch Abstandshalter voneinander getrennt und am Rand versiegelt sind. Die Zwischenräume sind üblicherweise mit Luft oder Edelgasen gefüllt, um die Wärme- und Schalldämmung zu verbessern. Funktionsverglasungen bieten zusätzliche Eigenschaften wie UV-Schutz, Schallschutz, Einbruchsicherheit oder Selbstreinigung und sind oft durch spezielle Beschichtungen oder den Einbau von Laminatschichten modifiziert.
| Verglasungstyp | Vorteile | Nachteile |
| Doppelverglasung | verbesserte Wärmedämmung gegenüber Einfachglasreduzierter Energieverbrauch | schwerer als Einfachglasweniger wirksam als Dreifachverglasung |
| Dreifachverglasung | hervorragende Wärme- und Schalldämmungsehr geringer Energieverbrauch | höheres Gewicht, kann zu erhöhten Kosten führenkann in manchen Rahmen zu schwer sein |
| Sicherheitsverglasung | zusätzlicher Schutz vor Einbruch und Verletzungkann bei Bruch Splitter binden | teurer als herkömmliche Verglasung |
| Schallschutzverglasung | effektive Reduzierung von Lärmideal für lärmbelastete Gebiete | kann dicker und schwerer als Standardglas sein |
| Sonnenschutzverglasung | Reflektion von UV-Strahlen und Wärmereduktionverringert Klimatisierungskosten | eventuell weniger wirksam bei diffusem Licht |
| selbstreinigendes Glas | reduzierter Reinigungsaufwandlangfristige Sauberkeit und Durchsicht | Wirksamkeit kann durch Witterung beeinflusst werdenhöhere Anschaffungskosten |
Wie kann ich die Energieeffizienz verbessern?
- Wählen Sie Fenster mit einer hohen Wärmedämmung, um Wärmeverluste zu minimieren.
- Installieren Sie doppelt oder dreifach verglaste Varianten, um die Isolierung zu optimieren.
- Verwenden Sie zum Beispiel Holzfenster, dann haben Sie eine geringere Wärmeleitfähigkeit.
- Achten Sie auf die Qualität der Fensterdichtungen, um Zugluft und Energieverluste zu verhindern.
- Überlegen Sie den Einsatz von energieeffizienten Fensterbeschichtungen, die UV-Strahlung und Wärme reflektieren.
- Regelmäßige Wartung und Inspektion sichern die langfristige Energieeffizienz.
Welche zusätzlichen Funktionen gibt es?
Moderne Fenstervarianten können mit einer Vielzahl von technischen Besonderheiten ausgestattet sein, die ihre Funktionalität und Sicherheit erhöhen. Dazu gehören Schallschutzverglasung, selbstreinigende Gläser, eingebaute Rollläden und sogar smarte Möglichkeiten, die sich automatisch den Wetterbedingungen anpassen.
Smarte Fenster und ihre Vorteile
Um den Komfort und die Energieeffizienz zu erhöhen, kommen Technologien wie Sensoren und Automatisierung zum Einsatz. Komfort und Energieeffizienz gewährleisten sie, indem sie sich automatisch anpassen, um Licht und Wärme optimal zu nutzen. Optional gibt es die Möglichkeit, Sicherheitssysteme zu koppeln, um bei ungewöhnlichen Bewegungen Alarm zu schlagen.
Diese fünf Dinge sollten Sie beachten
- Prüfen Sie die Energieeffizienz, um langfristig Heizkosten zu sparen.
- Beachten Sie die Materialqualität und Langlebigkeit der Fensterkomponenten.
- Stellen Sie sicher, dass die Fensterbeschläge zu den Anforderungen Ihres Fenstertyps passen.
- Berücksichtigen Sie die Wartungs- und Pflegehinweise für die gewählten Fenstermaterialien.
- Achten Sie auf die ästhetische Integration in die Gesamtarchitektur Ihres Gebäudes.
Fazit
Unterschätzen Sie die Komplexität und Bedeutung von Fenstern in der modernen Architektur nicht, denn sie sind viel mehr als ein Zugang zu Licht und Luft. Der Fensteraufbau dient maßgeblich der Wärmeisolierung, Sicherheit und ästhetischen Integration in die Gebäudestruktur – genau wie bei einer Türe. Aus diesem Grund ist eine sorgfältige Auswahl der einzelnen möglichen Komponenten sowie das Verständnis ihrer Funktionsweisen und Wechselwirkungen entscheidend, um die richtige Wahl zu treffen.
